摆线减速机(摆线针轮减速机)，是一种应用行星式传动原理，采用摆线针齿啮合的新颖传动装置。它的全部传动装置可分为三部分：输入部分、减速部分、输出部分。



【摆线减速机的使用条件】：

1、摆线针轮减速机允许使用在连续工作制的场合，同时允许正、反两个方向运转。

2、输入轴的转速额定转数为1500转/分，在输入功率大于18.5千瓦时建议采用960转/分的6极电机配套使用。

3、卧式安装摆线针轮减速机的工作位置均为水平位置。在安装时******的水平倾斜角一般小于15°。在超过15°时应采用其他措施保证润滑充足和防止漏油。

4、摆线针轮减速机的输出轴不能受较大的轴向力和径向力，在有较大轴向力和径向力时须采取其他措施。



【摆线减速机型号】：

1.B系列摆线针轮减速机

*BW摆线针轮减速机

*BWY摆线针轮减速机

2.X系列摆线针轮减速机

*XW摆线针轮减速机

*XWY摆线针轮减速机



【摆线针轮减速机结构安装形式】：

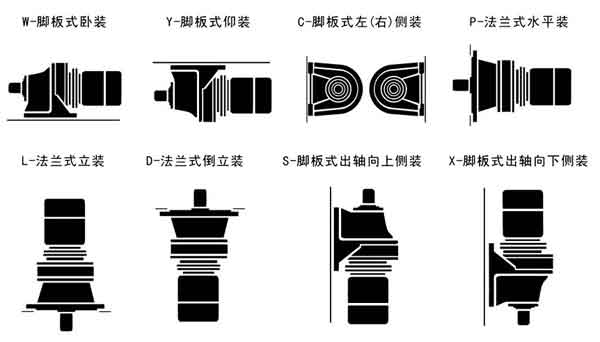

图：结构安装形式



【摆线针轮减速机（B、X系列）特点】：

1.高速比和高效率：单级传动，传动比达87，平均效率在92%以上。双级传动，传动比达7569。多级传动，传动比更大。

2.结构紧凑体积小：由于采用行星传动原理，输入轴与输出轴在同一轴心上，所以结构紧凑，体积小，与同功率、同速比的普通九州平台传动装置相比，体积和重量均可减少1/2 -1/3。

3.运转平稳噪声低：摆线针轮哨合副啦合齿数较多，重叠系数大，且具有机件平衡的机理，使振动和噪声限制在最小的程度内。

4.使用可靠寿命长：因主要零件呆用轴承钢，经淬火处理获得高强度，又因传动件之间的接触部分系用了滚动摩擦，构成机电一体化特性，所以经久耐用、寿命长。

摆线针轮减速机设计合理，维修方便，润滑简单，材料忧质.加工精良，性能优越，以可靠的质量深受用户的信赖和喜爱。



图：BW、BWY、XW、XWY型摆线针轮减速机



【摆线减速机优点及应用行业】：

摆线减速机(摆线针轮减速机)采用K-H-V少齿差传动原理设计而成，结构新颖紧凑、体积小、重量轻、嗓声低、使用寿命长，广泛用于矿山、起重、运输、冶金、轻纺、化工、机械等行业。

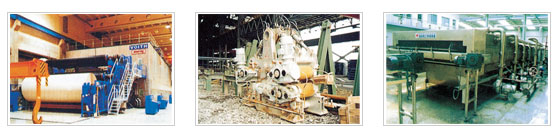

图：摆线针轮减速机应用行业
